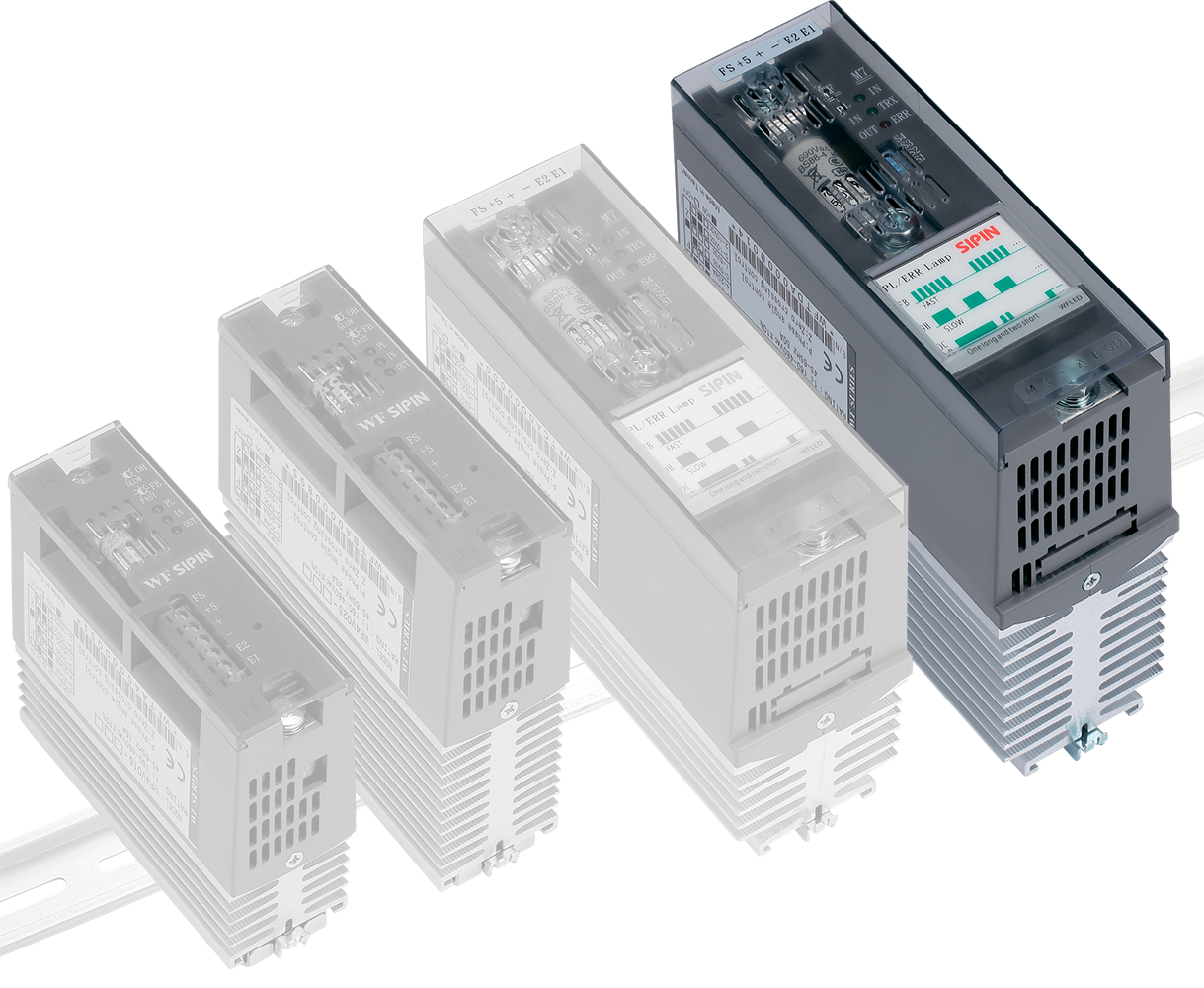

Тиристорный регулятор WF4V050-000

НАЗНАЧЕНИЕ

Однофазный тиристорный регулятор мощности WF4V050-000 (далее Устройство) предназначен для плавной регулировки мощности нагрузки в однофазных сетях. Устройство применяется для регулировки мощности как активной, так и реактивной нагрузки (тэны, инфракрасные нагреватели, системы освещения, трансформаторы и т.д.). С помощью 2-3 Устройств можно осуществлять регулировку мощности нагрузки в трехфазных сетях. Не рекомендовано использование для регулировки мощности систем освещения.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство осуществляет регулировку мощности с помощью двух включенных встречно-параллельно тиристоров, за счет чего достигается регулировка в двух полупериодах колебаний напряжения питания. Устройство имеет три способа управления тиристорным блоком.

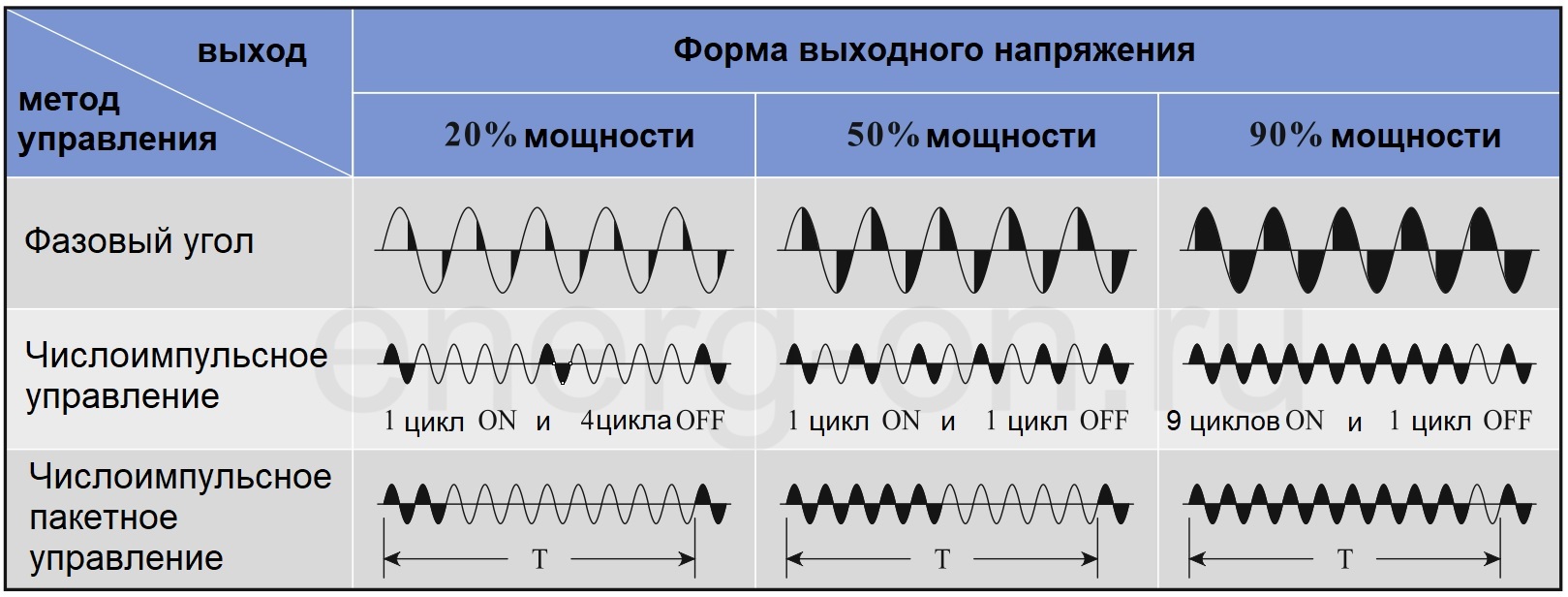

Phase Angle Control - Изменение фазового угла открытия тиристоров. В зависимости от выбранного значения мощности нагрузки тиристоры открываются на определенный угол (100% мощности - 180 градусов открытия каждого из тиристоров).

Zero Cycle Sampling - Числоимпульсный способ регулировки мощности. Тиристоры включаются на весь период колебания напряжения в момент его перехода через ноль. Регулировка мощности нагрузки осуществляется числом периодов активного состояния тиристоров в течении 2-х секунд (1 активный полупериод - 1% мощности, 10 - 10%; и т.д.). Алгоритмы управления тиристорами осуществляют равномерное распределение активных периодов по отношению к общему количеству.

Zero Time Sampling - Пакетный способ регулировки мощности. Устройство осуществляет открытие тиристоров на определенное число периодов, формируя "пакет" с длительностью пропорционально установленной мощности нагрузки. Число периодов в течении которых тиристоры остаются открытыми определяется по формуле: N=TxP/100 Где:

N - число активных периодов;

Т - заданное число периодов в течении которых осуществляется регулировка мощности;

P - установленное значение мощности нагрузки в %.

НАСТРОЙКА И УПРАВЛЕНИЕ УСТРОЙСТВОМ

Настройка регулятора заключается в установке DIP переключателей в нужное пользователю положение.
Переключатель S4 определяет способ управления мощностью на нагрузке.

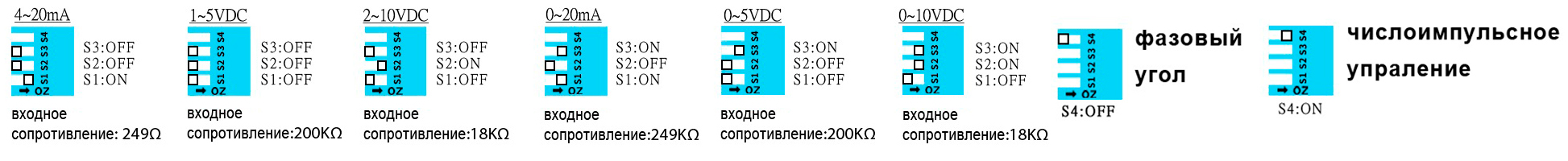

Переключатели S1-S3 определяют тип и диапазон сигнала управления регулятором.

Управление уровнем выходной мощности с помощью внешних сигналов от датчиков (контроллеров). Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью внешних устройств. Для этого необходимо осуществить подключение аналогового сигнала к клеммами "+" и "-". Выбор типа сигнала осуществляется на торцевой (16А, 25А) или лицевой (35А, 50А) стороне регулятора DIP переключателями (4-20mA, 0-20mA, DC1-5V, DC2-10V, DC0-5V, DC0-10V).

Управление уровнем выходной мощности с помощью выносного потенциометра (ручное управление). Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью потенциометра. Для этого необходимо осуществить подключение потенциометра между клеммами "+5" и "-" разъема управления, а выход подвижного контакта в "+". Рекомендуется применять потенциометр с сопротивлением от 2 до 10 кОм, с максимально близким расположением к Устройству. Если в процессе регулировки мощности возникают сбои в работе Устройства, то необходимо уменьшить длину проводов или уменьшить номинал потенциометра (но нижняя граница сопротивления должна быть не менее 2 кОм). 100% уровню выходной мощности соответствует верхнее по схеме подключения положение движка, минимальной - нижнее.

ВАЖНО! Устройство не заменяет частотные преобразователи и использовать их для управления электродвигателями нельзя.

ВАЖНО! Устройство не предназначено для работы на постоянном токе.

• Номинальный ток нагрузки 50А;
• Диапазон напряжения питания нагрузки AC180-480В;
• Питание схемы управления от напряжения питания нагрузки;
• 3 режима регулировки мощности нагрузки;
• Работа с активной и индуктивной нагрузкой;
• Возможность дистанционного управления;
• Автоматическое отключение при аварийных ситуациях с индикацией аварии;
• Крепление на DIN-рейку;
• Защита от перегрузки и коротких замыканий встроенным быстродействующим предохранителем.

КОНСТРУКЦИЯ УСТРОЙСТВА

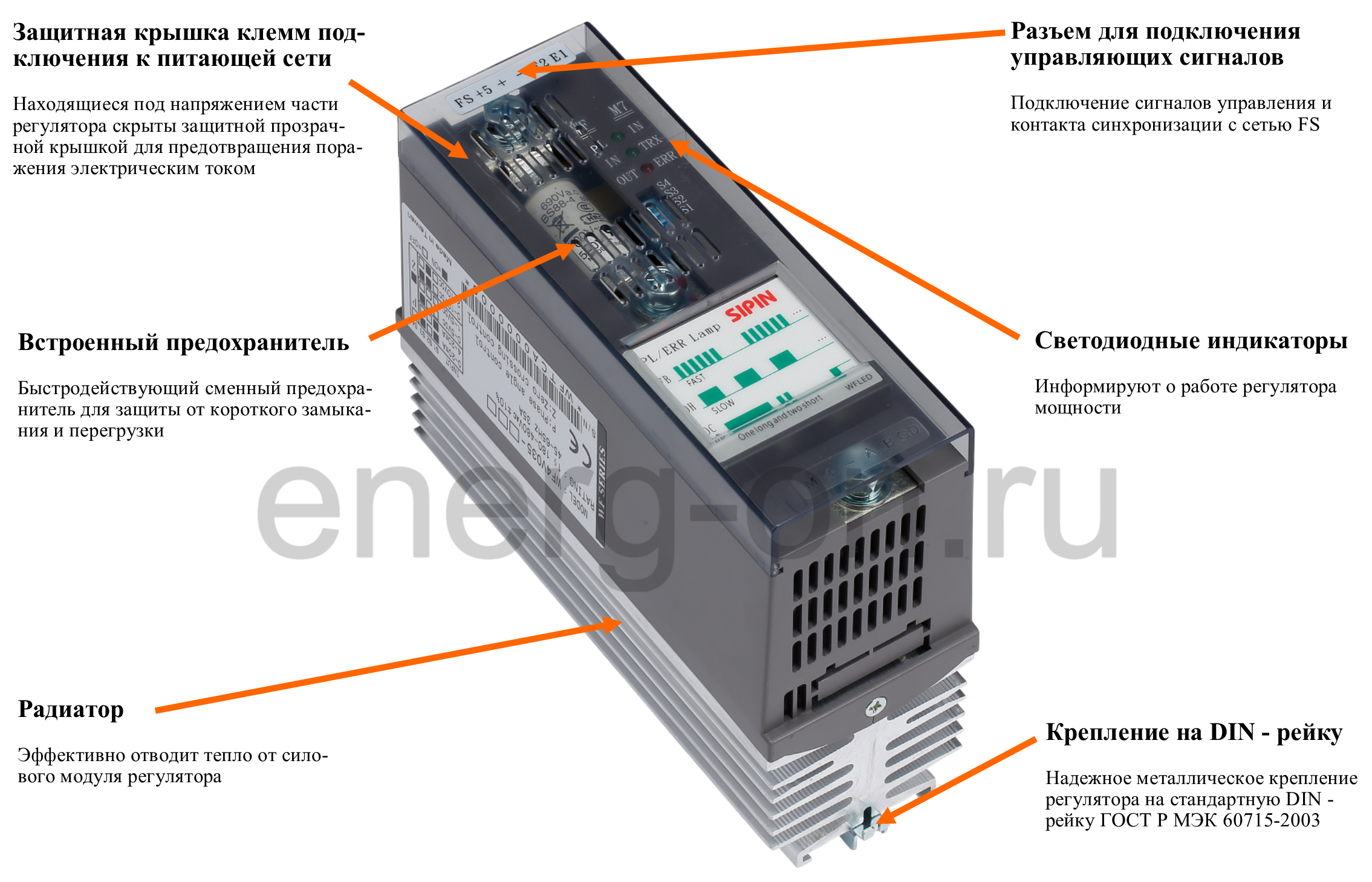

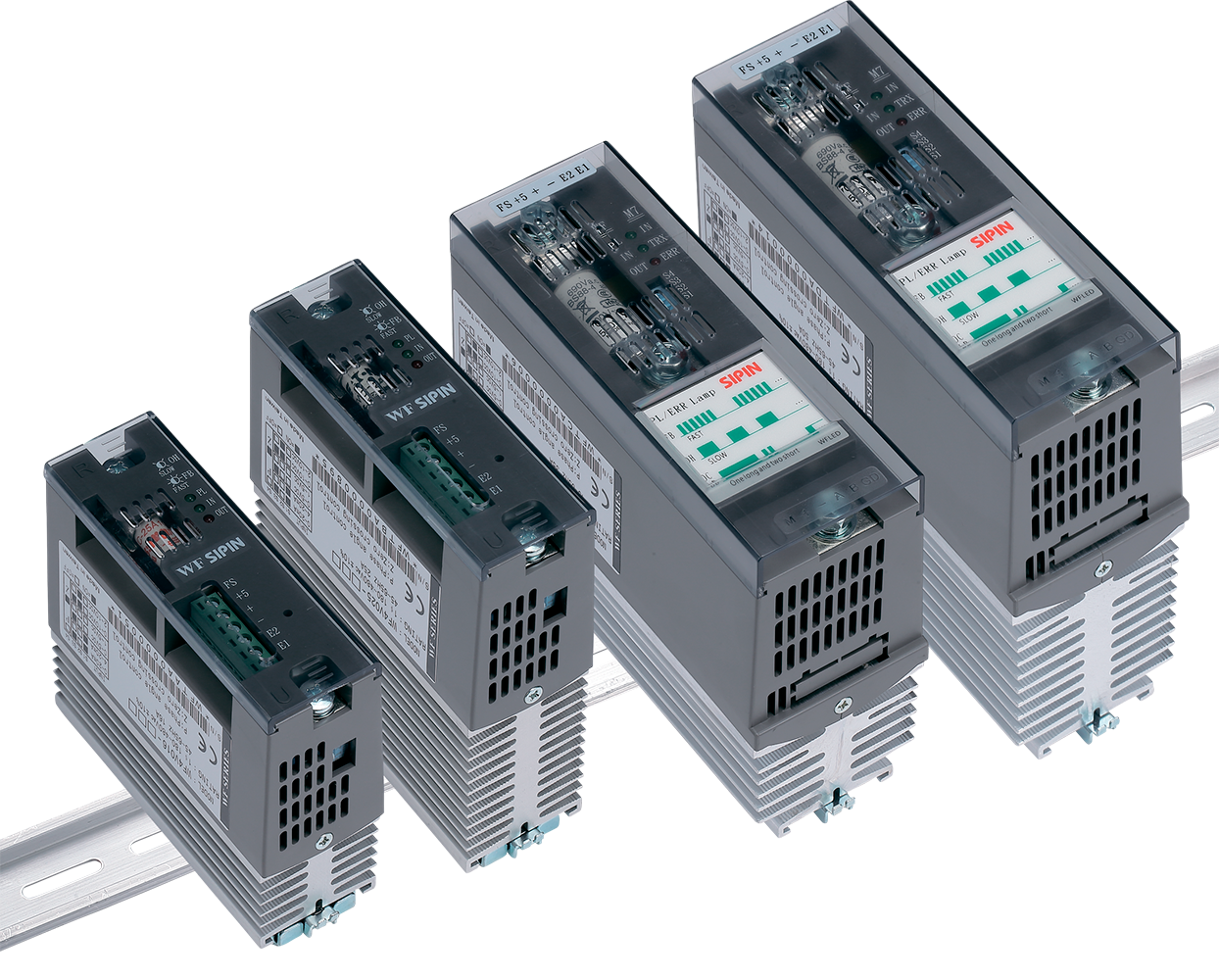

Устройство представляет собой корпус-охладитель блока тиристоров со встроенным быстродействующим предохранителем, объединенный с платой управления и органами управления, расположенными с торца и на лицевой стороне (DIP переключатель, разъем для подключения внешних устройств управления). Устройство крепится на DIN-рейку шириной 35мм (ГОСТ Р МЭК 60715-2003). Заземление корпуса Устройства обязательно.

Технические характеристики

Питание

Диапазон напряжения питания AC (переменное)	180-480В
Напряжение питания	Переменное
Частота напряжения питания (АС)	45 - 65 Гц

Параметры коммутации исполнительного устройства

Номинальный ток нагрузки	50А

Технические данные

Диапазон рабочих температур	-10…+45°С
Максимальное напряжение в нагрузке	АС200-480В
Серия регулятора	WF цифровые на DIN рейку
Способ управления мощностью на нагрузке	Управление изменением фазового угла / Числоимпульсный
Срок службы	10 лет
Тип регулятора	Одноканальный, для однофазной сети

Вес / Размеры

Вес	1.23 кг
Габаритные размеры (ШхВхГ)	165х57х150,5

Производитель

Гарантия производителя	2 года
Страна происхождения	Тайвань
Бренд	SIPIN
