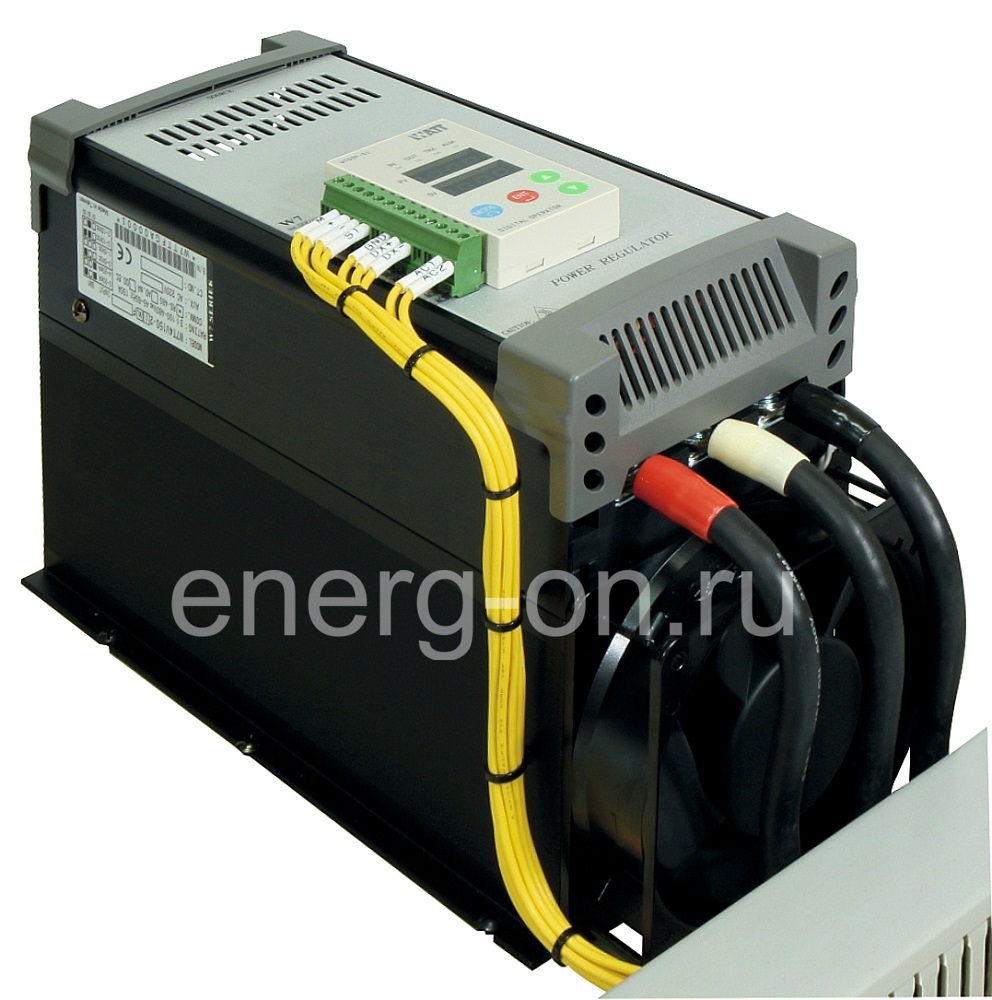

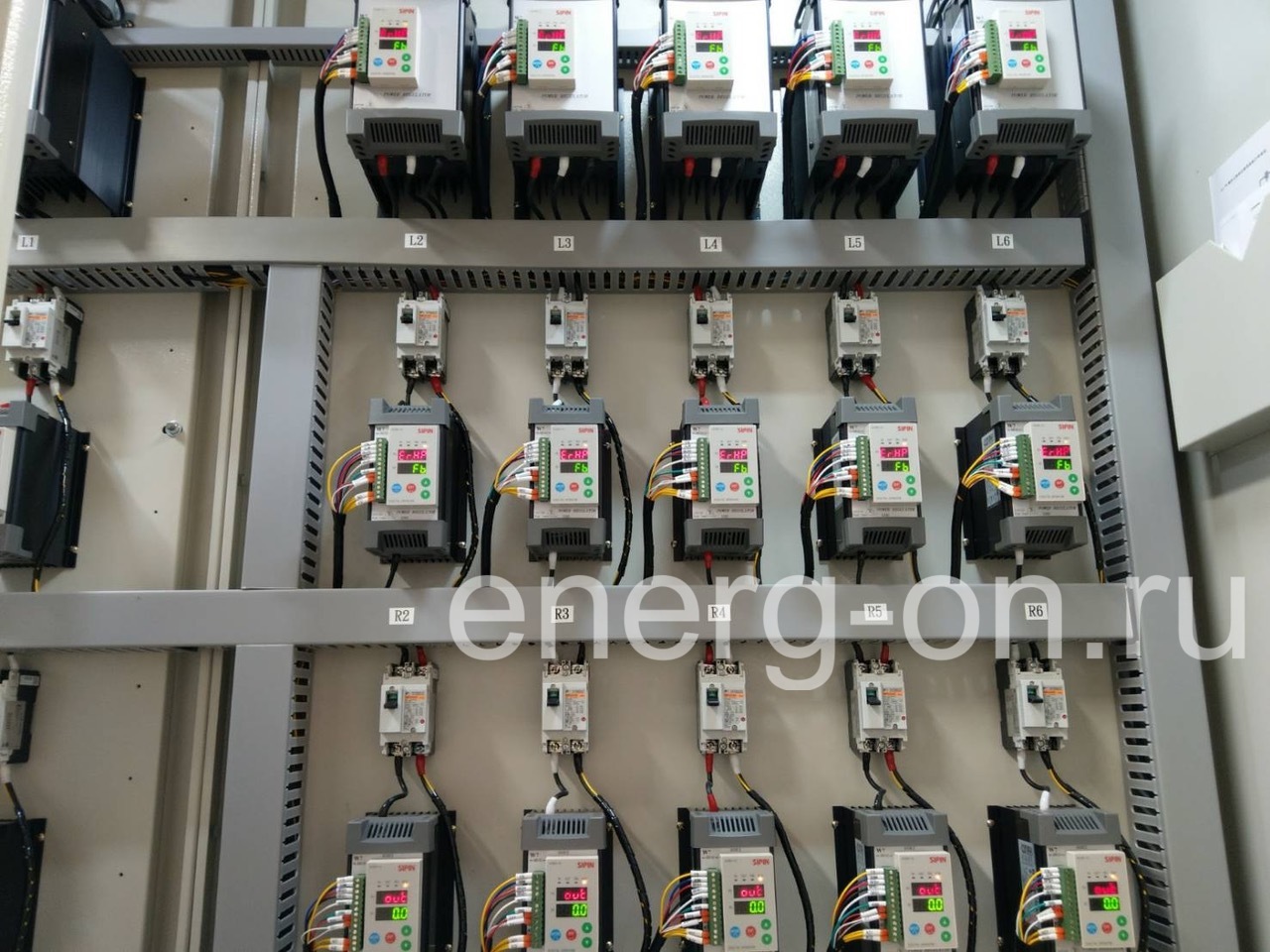

Тиристорный регулятор W7T4V450-21KP

НАЗНАЧЕНИЕ

Трехфазный тиристорный регулятор мощности W7-T4V450-21KP (далее Устройство) предназначен для плавной регулировки мощности нагрузки в трехфазных сетях (звезда, треугольник, звезда с нейтралью). Устройство применяется для регулировки мощности как активной, так и реактивной нагрузки (тэны, инфракрасные нагреватели, системы освещения, трансформаторы и т.д.). Не рекомендовано использование для регулировки мощности систем освещения.

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Устройство осуществляет регулировку мощности с помощью двух включенных встречно-параллельно тиристоров, за счет чего достигается регулировка в двух полупериодах колебаний напряжения питания. Устройство имеет три способа управления тиристорным блоком.

Phase Angle Control - Изменение фазового угла открытия тиристоров. В зависимости от выбранного значения мощности нагрузки тиристоры открываются на определенный угол (100% мощности - 180 градусов открытия каждого из тиристоров).

Zero Cycle Sampling - Числоимпульсный способ регулировки мощности. Тиристоры включаются на весь период колебания напряжения в момент его перехода через ноль. Регулировка мощности нагрузки осуществляется числом периодов активного состояния тиристоров в течении 2-х секунд (1 активный полупериод - 1% мощности, 10 - 10%; и т.д.). Алгоритмы управления тиристорами осуществляют равномерное распределение активных периодов по отношению к общему количеству.

Zero Time Sampling - Пакетный способ регулировки мощности. Устройство осуществляет открытие тиристоров на определенное число периодов, формируя "пакет" с длительностью пропорционально установленной мощности нагрузки. Число периодов в течении которых тиристоры остаются открытыми опр��деляется по формуле: N=TxP/100 Где:

N - число активных периодов;

Т - заданное число периодов в течении которых осуществляется регулировка мощности;

P - установленное значение мощности нагрузки в %.

Управление Устройством возможно осуществлять несколькими способами.

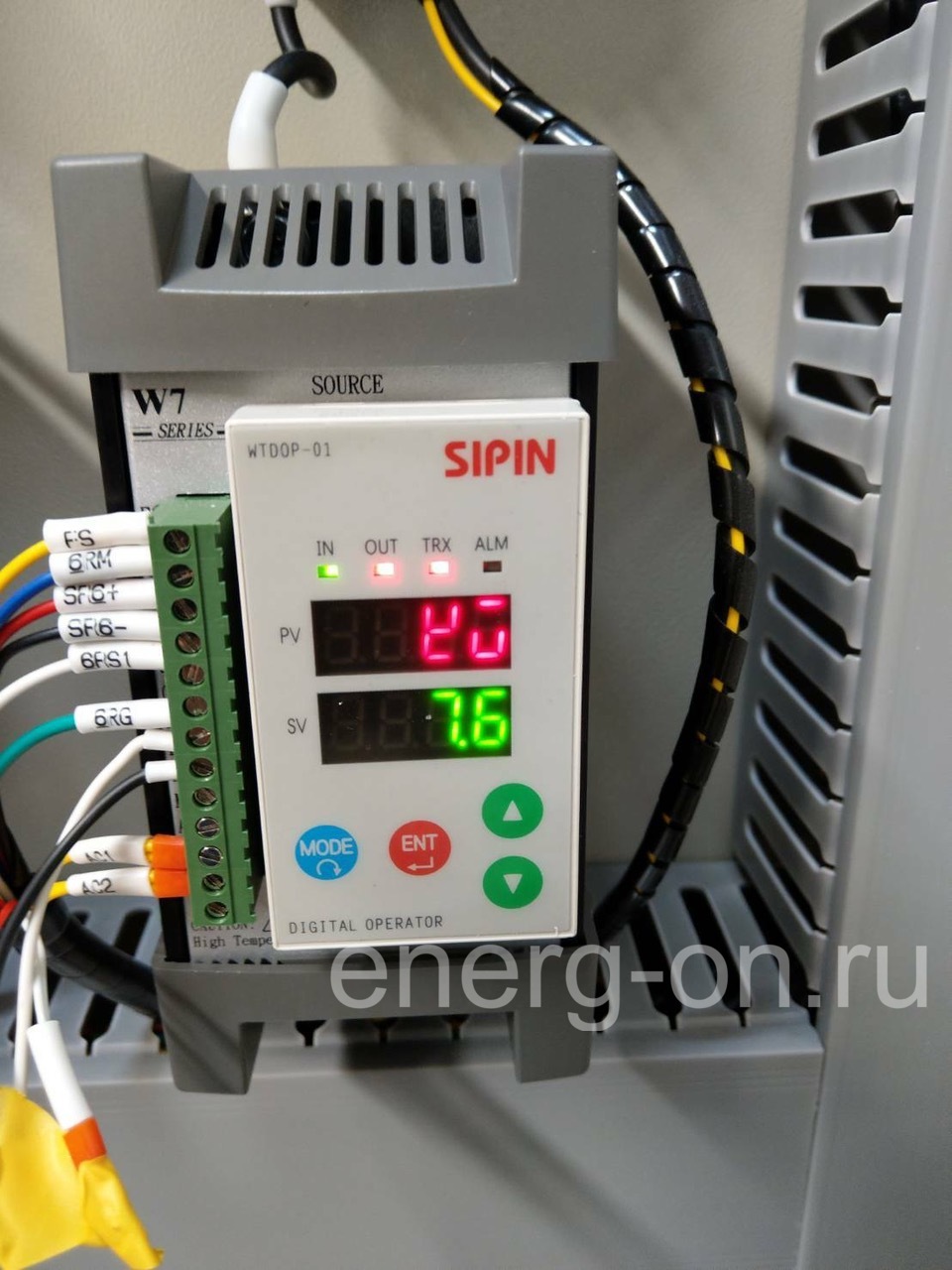

Управление уровнем выходной мощности органами управления непосредственно на лицевой стороне Устройства. Уровень выходной мощности задается кнопками "вверх" и "вниз". Текущее значение уровня выходной мощности индицируется на цифровом дисплее (SV) в абсолютных величинах тока.

Управление уровнем выходной мощности выносным потенциометром. Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью потенциометров. Для этого необходимо осуществить подключение потенциометра между клеммами "M" и "GND" разъема управления, а выход подвижного контакта в "S1". Рекомендуется применять потенциометр с сопротивлением от 2 до 10 кОм, с максимально близким расположением к Устройству. Если в процессе регулировки мощности возникают сбои в работе Устройства, то необходимо уменьшить длину проводов или уменьшить номинал потенциометра (но нижняя граница сопротивления должна быть не менее 2 кОм). 100% уровню выходной мощности соответствует верхнее по схеме подключения положение движка, минимальной - нижнее. Текущее значение уровня выходной мощности индицируется на цифровом дисплее.

Управление уровнем выходной мощности с помощью внешних сигналов от датчиков (контроллеров). Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью внешних устройств. Для этого необходимо осуществить подключение аналогового сигнала к клеммами "+" и "-". Выбор типа сигнала осуществляется на тыльной стороне платы управления DIP переключателями (4-20mA, 0-20mA, DC1-5V, DC2-10V, DC0-5V, DC0-10V). Калибровка уровней сигнала управления, соответствующих минимальной и максимальной выходной мощности осуществляется в настройках Устройства. Текущее значение уровня выходной мощности индицируется на цифровом дисплее.

Управление по принципу "Stand-by" (по сигналу от сухого контакта). Для этого необходимо подключить сухой контакт к клеммами "M" и "S1". В данном случае Устройство, при получении сигнала на включение, осуществляет вывод нагрузки на заданный уровень мощности и осуществляет его поддержание до момента снятия управляющего сигнала (размыкания сухого контакта).

Управление уровнем выходной мощности с помощью интерфейса RS485. Устройство позволяет осуществлять регулировку уровня выходной мощности через интерфейс RS-485 по протоколу Modbus RTU. Для этого уже в комплекте с регулятором поставляется доп. плата WTCM10 ее необходимо подключить к клеммам "DX+" и "DX-". Максимальная длина линии управления 600 метров. Описание протокола передачи данных, а так же настроек устройства приведены в паспорте (вкладка файлы).

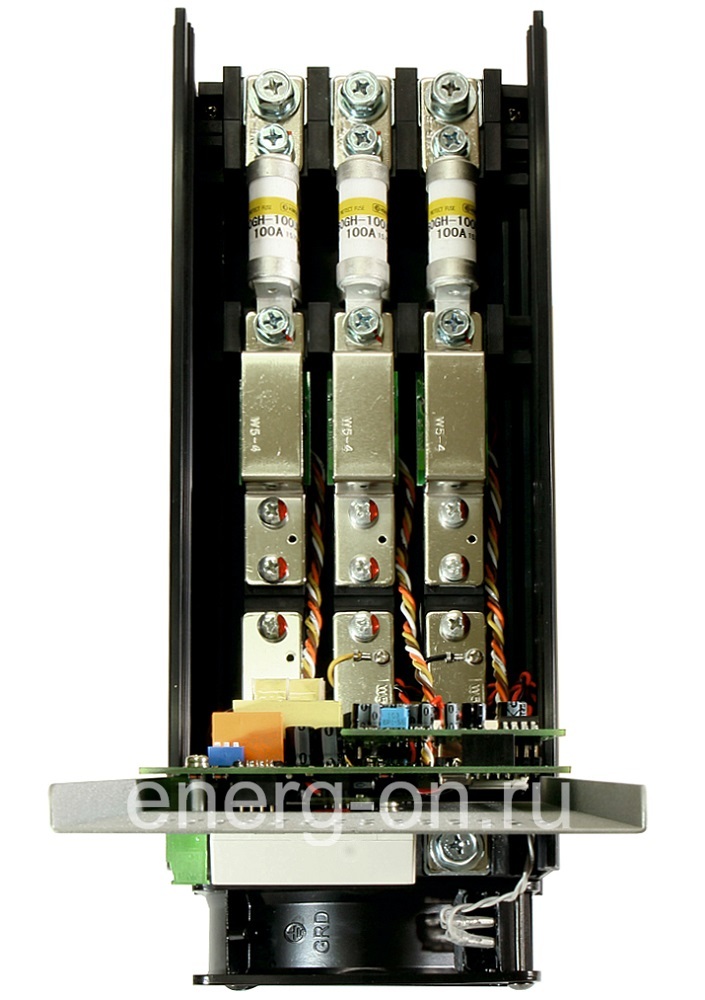

Устройство имеет возможность индикации на внешние цепи аварийные состояния, посредством встроенного исполнительного реле клеммы "M1" и "М2". Защита от перегрузок и коротких замыканий осуществляется быстродействующим предохранителем.

ВАЖНО! Устройство не заменяет частотные преобразователи и использовать их для управления электродвигателями нельзя.

ВАЖНО! Устройство не предназначено для работы на постоянном токе.

• Номинальный ток нагрузки 450А;
• Диапазон напряжения питания нагрузки AC180-480В;
• Напряжение питания схемы управления AC220В;
• Работа в трехфазных сетях с линейным напряжением (трехпроводня сеть, без нейтрали) и с фазным напряжением (четырехпроводная сеть, с нейтралью);
• 3 режима регулировки мощности нагрузки;
• Доп. плата с интерфейсом RS-485 протокол Modbus RTU в комплекте;

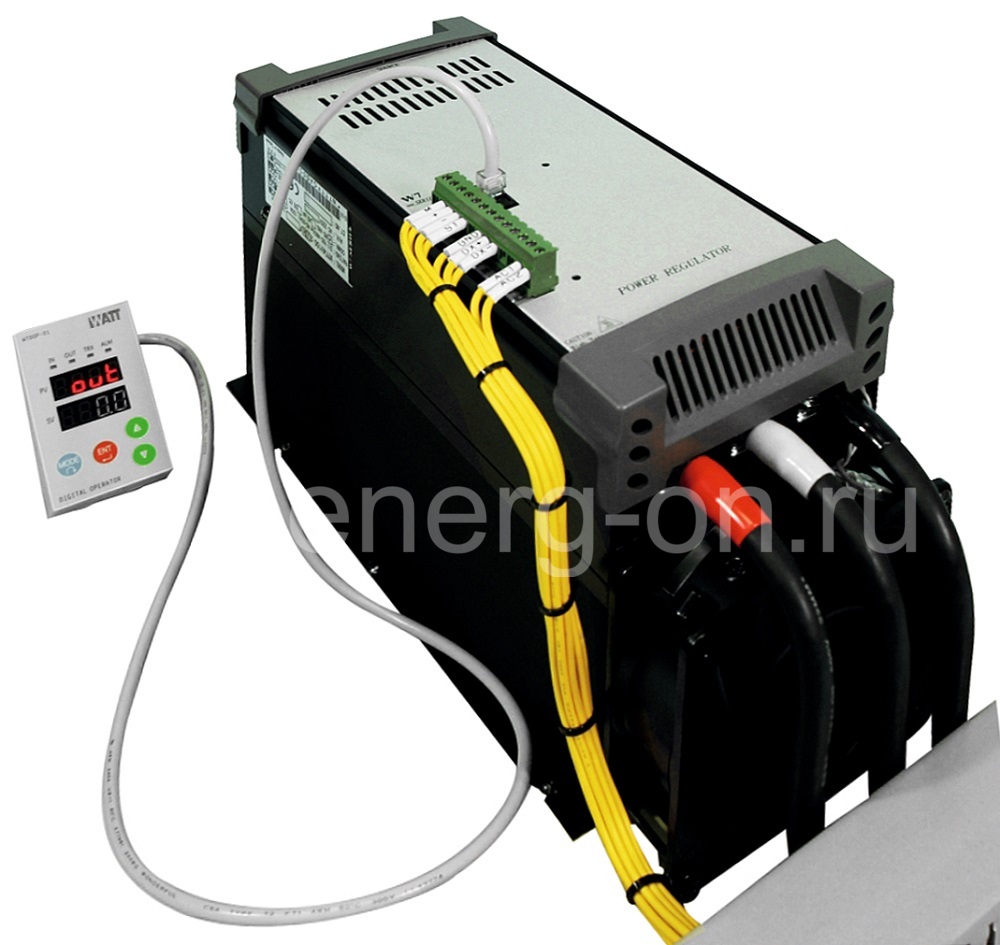

• Возможность подключения внешней панели управления регулятором (кабель 2м., 5м., 10м.);
• Возможность подключения дополнительных плат расширения (аналоговый выход 0-20mA или 4-20mА, гальванически развязанный электронный контакт DC24V, 0,1А);
• Индикация на дисплеях режимов работы и состояния Устройства;
• Возможность дистанционного управления;
• Автоматическое отключение при аварийных ситуациях с сигнализацией релейным контактом (АС250В, 2А) и индикации типа аварии на дисплеях;
• Защита от перегрузки и коротких замыканий быстродействующим предохранителем.

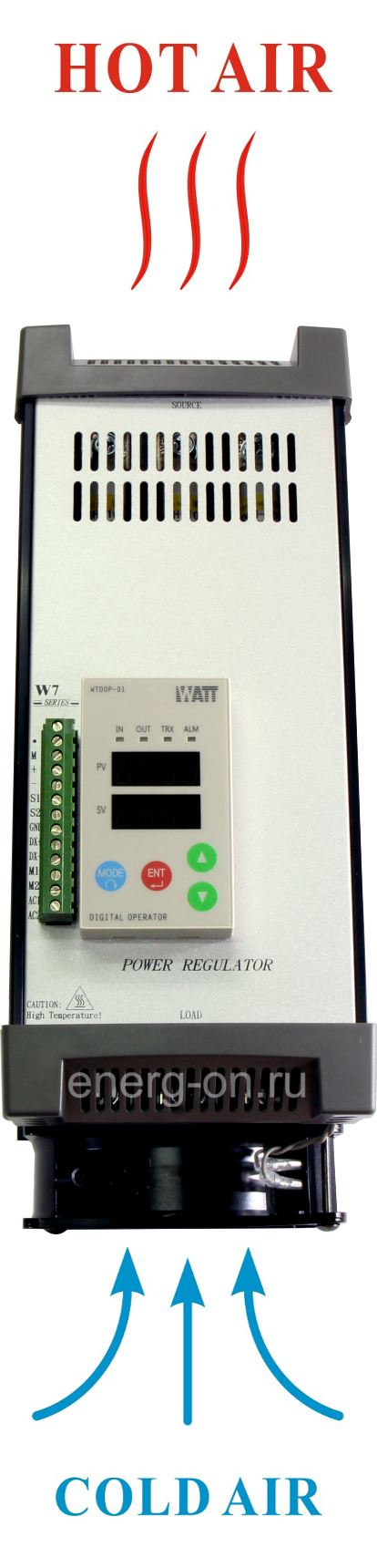

КОНСТРУКЦИЯ УСТРОЙСТВА
